水処理設備におけるフィルターの役割と種類：選定・設計・メンテナンスのポイントを解説

水処理設備におけるフィルターは、水中に含まれるゴミ・濁り・異物・微細粒子などを取り除くための装置です。一見シンプルな設備に見えますが、その役割は大きく2つあります。

ひとつは、ポンプ・バルブ・計器類などの機器を保護することです。水中の異物がポンプの羽根車に噛み込んだり、精密計器の細い流路に詰まったりすると、機器の故障や計測精度の低下につながります。フィルターはこれらの機器の手前に設置することで、異物による損傷を防ぐ「ガード役」を担います。

もうひとつは、後段の処理を安定させることです。イオン交換設備・RO装置など、精密な水処理を行う設備は、流入水の水質に非常に敏感です。前段にフィルターを設けることで、これらの設備への負荷を減らし、安定した処理性能を維持することができます。

「フィルターを設置するだけ」では十分ではありません。選定・設置方法・メンテナンス計画まで含めて適切に設計することで、はじめてフィルター本来の性能が発揮できます。

ここでは、よく使われるフィルターの種類と特徴についてまとめました。

ストレーナ

ストレーナは、比較的大きな異物・粗ゴミを除去するために配管途中に設置するフィルターです。金属製のメッシュやスクリーンを使用しており、構造がシンプルで低コストなのが特徴です。

主な用途はポンプ保護です。ポンプの吸込側にストレーナを設置することで、配管内の錆・スケール・砂などの異物がポンプに流入するのを防ぎます。また、バルブや流量計などの精密機器の前段にも設置されます。

ストレーナのメッシュサイズ（目開き）は用途によって異なり、粗いものから細かいものまで種類があります。ただし、あくまで粗ゴミ除去が目的であり、微細粒子の除去には対応していません。定期的な清掃（逆洗・分解洗浄）が必要で、清掃頻度は流入水の汚れ具合によって変わります。

・構造がシンプルで低コスト・メンテナンスしやすい
・ポンプ・バルブ・計器類の保護に適している
・分解・清掃で繰り返し使用できる
・微細粒子の除去には不向き（粗ゴミ除去が主目的）

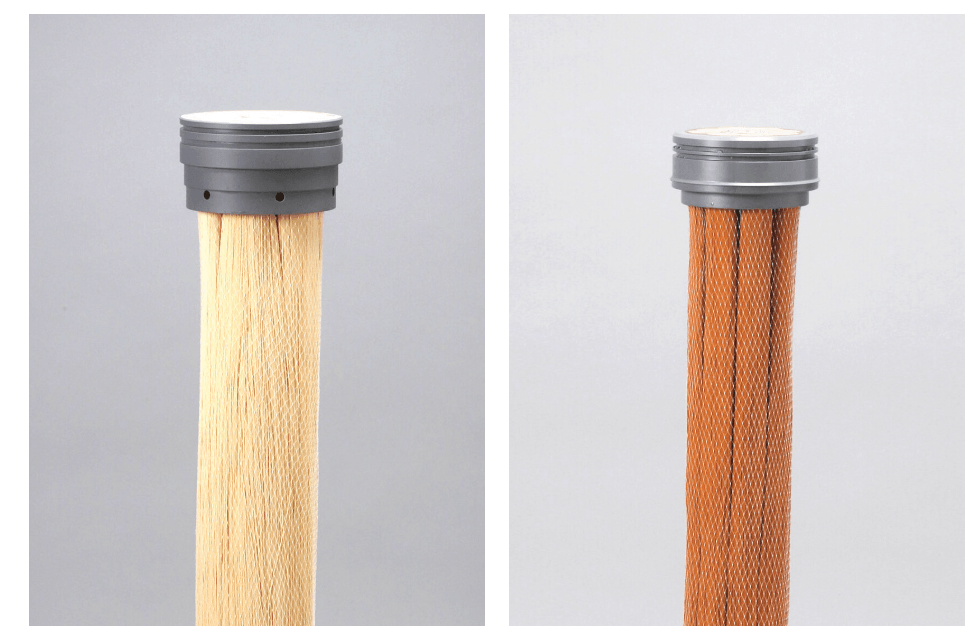

カートリッジフィルター

カートリッジフィルターは、円筒状のろ材（カートリッジ）をハウジング（容器）に収めた構造のフィルターです。ろ材の素材や孔径によって、数μm（マイクロメートル）単位の微細粒子まで除去できる高精度ろ過が可能です。

RO装置・イオン交換設備など、精密な水処理設備の前段フィルターとして広く使用されています。また、製品水の最終ろ過（ポリッシャー）として使用されることもあります。

ろ材の素材には、
・ポリプロピレン
・ポリエステル
・セルロース
などがあり、除去対象の粒子サイズや液質に応じて選定します。

精密ろ過が必要な用途ほど、孔径の小さいろ材が必要になりますが、その分目詰まりも早くなるため、交換頻度の管理が重要になります。

・高精度ろ過が可能で、微細粒子の除去に適している
・ろ材の素材・孔径のバリエーションが豊富
・コンパクトな設計で省スペースに設置できる
・ろ材の定期交換が必要でランニングコストがかかる

交換サイクルの管理が重要：カートリッジフィルターは目詰まりが進むとろ過差圧が上昇し、流量が低下します。差圧計を設置してろ過差圧を監視し、規定値を超えたら速やかに交換することが、後段設備の保護につながります。

バッグフィルター

バッグフィルターは、袋状のろ材（フィルターバッグ）に水を通す方式のフィルターです。カートリッジフィルターと比べて大流量に対応しやすく、ろ材の交換も容易です。

ろ材の素材にはポリエステル・ポリプロピレン・ナイロンなどがあり、孔径は数μm〜数百μmまでのラインアップがあります。カートリッジフィルターほどの高精度ろ過は難しいですが、中程度の粒子除去を大流量で処理する用途に適しています。

バッグフィルターのコストパフォーマンスは比較的良好で、ろ材の交換コストもカートリッジフィルターと比べて抑えやすい傾向があります。また、バッグの交換はハウジングを開けてバッグを引き抜くだけでよく、作業が簡単なことも現場で好まれる理由のひとつです。

・大流量に対応しやすく、処理量の多い設備に適している
・ろ材（バッグ）の交換が簡単で現場負担が少ない
・コストパフォーマンスが良好
・カートリッジフィルターと比べると高精度ろ過には限界がある

フィルターは設置するだけでは性能を発揮できません。設計段階でしっかりと検討しておくべきポイントがいくつかあります。

流量に対する適正な装置の選定

フィルターのサイズが小さすぎると、液に含まれる微細な粒子の量にもよりますが、カートリッジの交換サイクル早くなり、手間や必要以上のコストがかかり、また逆に大きすぎると設置スペースが広くなったりします。目安としては、1日に一回程度で交換できる設備の大きさを選定します。

差圧（圧力損失）の管理

フィルターが目詰まりを起こすと、フィルター前後のろ過差圧が上昇します。ろ過差圧が規定値を超えると、流量が低下するだけでなく、後段の設備に悪影響を与えることがあります。差圧計を設置して定期的に監視し、交換・清掃のタイミングを適切に管理することが重要です。

メンテナンス性の確保

設計段階でメンテナンス性を考慮していないと、現場での作業負担が増えます。

具体的には、フィルター交換・清掃のための作業スペースの確保、バイパスラインの設置（フィルター交換中も処理を継続できるようにする）、排水・洗浄水の処理経路の確保、といった点を設計に組み込んでおく必要があります。

特にバイパスラインは、計画的なメンテナンスだけでなく、緊急時の対応にも重要です。バイパスのない設計では、フィルター交換のたびに処理を一時停止しなければならず、生産への影響が出ます。

後段設備との組み合わせ

フィルターは単体で機能するものではなく、後段の設備との組み合わせで設計することが重要です。

RO装置の前段には5μm以下のカートリッジフィルターを設置する、その前にストレーナで粗ゴミを除去しておく、というように、複数のフィルターを組み合わせた多段ろ過が効果的な場合があります。後段設備が要求する水質を確認したうえで、フィルターの種類・精度・設置位置を決定することが安定運用につながります。

フィルターは消耗品を含む設備です。適切なメンテナンス計画を立てることが、設備全体の安定稼働を支えます。

ストレーナは分解・清掃で繰り返し使用できますが、清掃頻度は流入水の汚れ具合によって変わります。定期的な確認と、汚れがひどい場合は臨時清掃の対応が必要です。

カートリッジフィルターは差圧の上昇を目安に交換します。交換せずに使い続けると、目詰まりによる流量低下や、最悪の場合はろ材の破断によって異物が後段へ流出するリスクがあります。バッグフィルターも同様に、差圧管理と定期交換が基本です。バッグの状態を定期的に目視確認することも大切です。

スイレイでは、常時約100社の水処理設備の定期点検を請け負っており、フィルターをはじめとする消耗品の交換管理・状態確認もサポートしています。「フィルターの選定を相談したい」「メンテナンス計画を見直したい」といったご要望は、お気軽にスイレイへお声がけください。

水処理設備のメンテナンス・定期点検については、スイレイのメンテナンスページをご覧ください。

水処理設備におけるフィルターは、ポンプ・計器の保護と後段処理の安定化という重要な役割を担っています。

ストレーナは粗ゴミ除去・低コスト、カートリッジフィルターは高精度ろ過、バッグフィルターは大流量・交換容易性とコストバランスという、それぞれ異なる強みと用途があります。

フィルターの性能を最大限に引き出すには、流量に対する適正サイズの選定、差圧管理、メンテナンス性の確保、後段設備との組み合わせを設計段階から考慮することが重要です。
