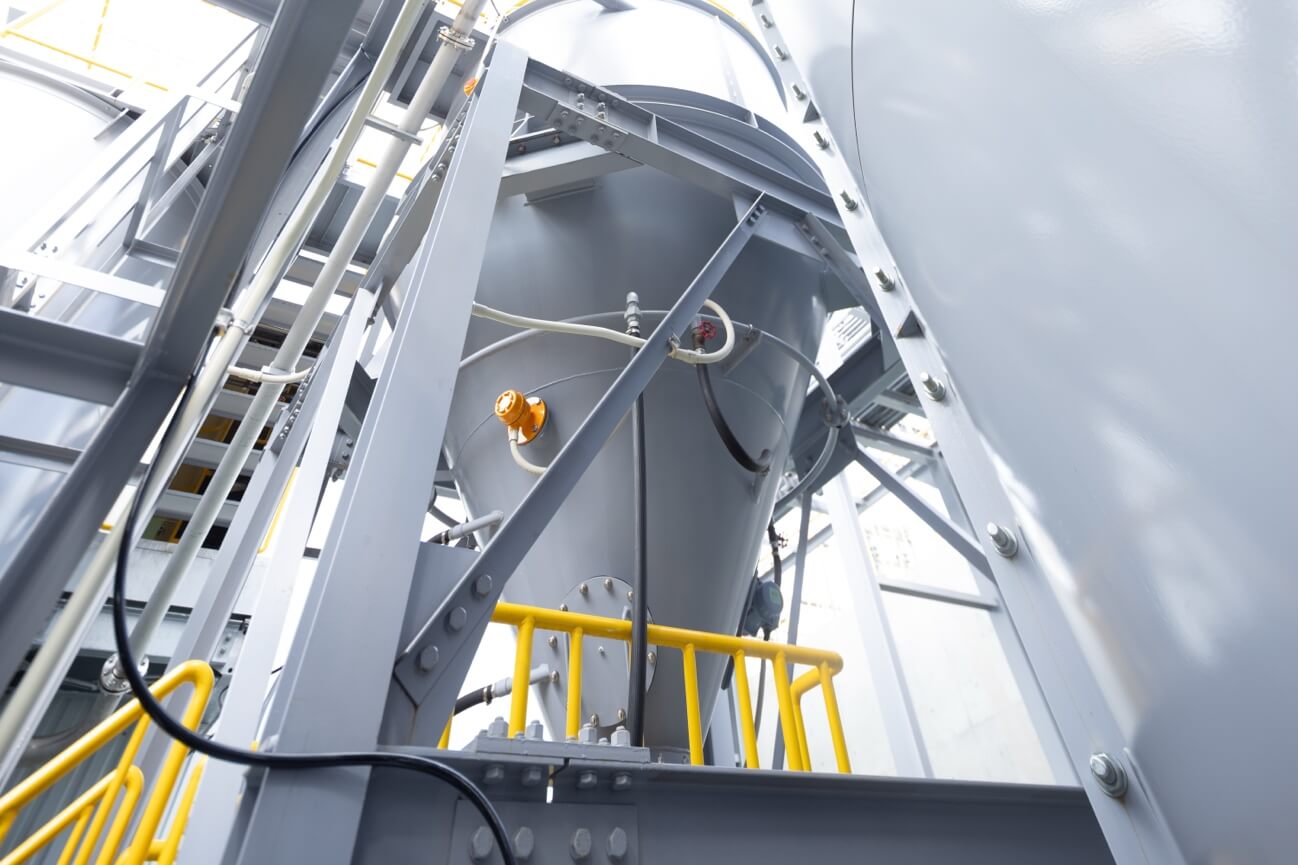

砂ろ過装置の構造と設計｜連続運転を実現するダイナサンドフィルター

砂ろ過装置とは、水の中に含まれる濁り、すなわちSS（浮遊物質）を除去するための装置です。ろ材として用いる砂の層に原水を通し、その間に粒子を物理的に捕捉することで、水質を改善します。これは水処理設備の中でも基本的な装置で、前処理から仕上げ処理まで幅広い工程で活用されています。

砂ろ過の長所は、比較的シンプルな構造でありながら、安定した固液分離が行えることです。薬品処理と組み合わせて使われることも多く、沈殿処理の後段で残留する微細な濁質を除去したり、再利用水の品質を整えたりと、さまざまな目的で導入されています。

ただし、砂ろ過装置は「砂を入れればよい」というものではありません。流速が適切でなければ捕捉性能が低下し、内部の流れに偏りがあればろ材の一部だけが過剰に使われ、目詰まりや処理ムラが起こります。

さらに、捕捉した汚れを適切に洗い流す逆洗設計が不十分だと、ろ過性能の維持が難しくなります。

そのため、シンプルな構造に見えても、実際には設計の良し悪しが性能を大きく左右する装置といえます。

一般的な砂ろ過装置は、主にタンク本体、ろ材層、下部集水装置、逆洗配管で構成されています。ろ材層には砂のほか、アンスラサイトなど粒径や比重の異なる材料が組み合わされることもあります。こうした多層構造にすることで、粒子の捕捉効率を高めながら、目詰まりしにくいろ材層をつくることができます。

通常の砂ろ過装置では、上から下へ水を流す下向流方式が多く採用されています。原水はタンク上部から流入し、ろ材層を通過する間に濁質が除去され、ろ過水は下部集水装置を通って取り出されます。

このとき、下部集水装置の役割は非常に重要です。水の流れに偏りがあると、ろ材全体を均等に使えず、一部だけに負荷が集中してしまいます。その結果、処理性能の低下やろ材寿命の短縮につながるため、均一な集水・配水ができる構造が重要となります。

また、ろ過を続けると、ろ材層には徐々に汚れが蓄積していきます。そこで必要になるのが逆洗です。逆洗では、通常の流れとは逆方向に水や空気を流してろ材を洗浄し、付着した汚れを外へ排出します。

この工程を適切に行うことで、ろ材の目詰まりを防ぎ、ろ過性能を回復させます。つまり、砂ろ過装置は「ろ過する装置」であると同時に、「ろ材を適切に洗浄し続ける仕組みを持つ装置」でもあるのです。

砂ろ過装置の性能を安定して引き出すためには、いくつか押さえておきたい設計ポイントがあります。

ろ過速度の設定

砂ろ過装置の設計でまず重要になるのが、ろ過速度です。一般的には、5～15m/㎡・h程度で設計されます。ろ過速度が速すぎると、ろ材層の中で粒子を十分に捕捉できず、濁りを取り切れなくなるおそれがあります。

反対に、遅すぎると必要な処理量を確保するために設備が大型化し、設置スペースやコストの面で負担が大きくなります。

つまり、ろ過速度は、処理水質だけでなく、設備規模や運転効率にも関わる重要な設計条件です。対象水質、必要な処理量、前段処理の状況などを踏まえ、適切なバランスをとる必要があります。

流れの均一性

砂ろ過装置は、ろ材のどこを水が通るかによって性能が変わります。もし流れに偏りが生じれば、一部だけに水が集中して流れる「短絡流」のような状態になり、ろ材の一部が十分に活用されません。すると、捕捉効率が下がるだけでなく、局所的な目詰まりや洗浄不良の原因にもなります。

そのため、集水装置や配水構造の設計では、水の流れに偏りが出ないようにすることが重要です。

ろ材層全体に均一に水を通せるかどうかで、処理の安定性やろ材の負荷のかかり方が変わってきます。シンプルな装置ほど、この「見えない内部の流れ」が結果の違いにつながります。

逆洗設計と膨張スペース

砂ろ過装置では、逆洗によってろ材を洗浄するため、ろ材が十分に膨張できるスペースを確保しておく必要があります。

逆洗時にろ材が適切に流動しなければ、付着した汚れが落ちにくくなり、目詰まりや処理水質の悪化を招くことがあります。反対に、流動が過剰だとろ材の流出や層構成の乱れにつながることもあります。

逆洗は単なる洗浄工程ではなく、ろ過性能を維持するための重要な機能であり、ろ材の性質や設備構造に応じた設計が必要です。

スイレイのダイナサンドフィルターは、一般的な砂ろ過機と異なり、ろ過と逆洗を同時に行える点が大きな特徴です。

従来方式ではろ過工程と逆洗工程が分かれており、逆洗のために貯水槽、ポンプ、制御盤、計測機器、さらにはそれらを設置するためのスペースが必要でした。

一方、ダイナサンドフィルターは、水頭差によってポンプを使わずにろ過を行いながら、同時に汚れたろ材の洗浄も進めることができます。逆洗による処理停止がなく、連続運転が可能であること、また、ろ過表面が常に洗浄された状態であることが、最大の特徴です。

このような構造は、連続運転を可能にするだけでなく、設備構成そのものの簡素化にもつながります。逆洗用の補機類が不要になることで、設置スペースを抑えやすくなり、メンテナンスの負担も軽減しやすくなります。設備更新や省スペース化を考える現場にとっては、大きなメリットといえるでしょう。

では、こうした連続運転を可能にしているのは、具体的にどのような構造なのでしょうか。

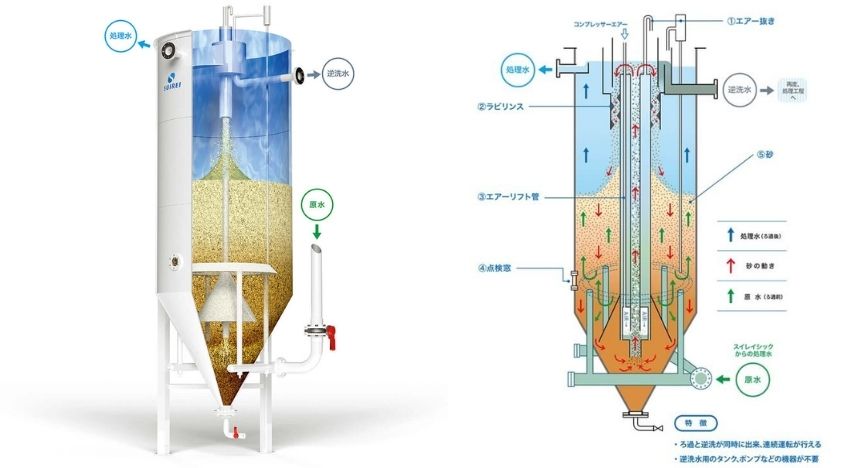

ダイナサンドフィルターは、ろ過と洗浄を連続して行うために、いくつかの特徴的な構成要素を備えています。主な構成は以下の通りです。

・エアー抜き：間欠で水とエアーが自動排出されることで、装置が正常に作動しているかの確認ポイント
・ラビリンス：砂をかき洗いするための重要な部分で、砂が内部を通過する際によく洗浄される構造。ここで捕捉したSS（浮遊物質）などが分離され、洗浄排水は再処理される
・エアーリフト管：エアーの力で砂を上方へ持ち上げ、砂洗浄の工程に送る
・点検窓：砂の流動や水の透過度を目視で確認するための窓であり、日常点検のしやすさにも関わる
・砂：ろ材である砂は、使用を続ける中で目詰まりや逆洗不良、処理水の悪化を起こすことがあり、使用状況に応じて定期的なメンテナンスや交換が必要

このように見ると、ダイナサンドフィルターは単に「連続ろ過ができる装置」というだけでなく、ろ材の移送・洗浄・監視までを一体として考えた構造を持っていることがわかります。

ろ過性能を維持しながら処理を止めないという考え方が、装置全体の設計に反映されているといえるでしょう。

砂ろ過装置は、一見すると単純な仕組みに見えるかもしれません。

しかし実際には、ろ材層をどう構成するか、水をどれだけむらなく流せるか、逆洗で付着した汚れを確実に落とせるかといった設計上の工夫によって、処理の安定性や運転のしやすさに差が出ます。シンプルな構造だからこそ、内部の流れや逆洗の考え方が重要になります。

とくに、処理を止めずに運転したい現場、省スペース化を図りたい現場、補機類をできるだけ減らしたい現場では、装置方式そのものの選定が重要です。その点、ろ過と逆洗を同時に行えるダイナサンドフィルターは、一般的な砂ろ過機とは異なる価値を持つ装置といえるでしょう。

砂ろ過装置は、水中の濁りやSSを除去するための基本的な水処理機器です。タンク本体、ろ材層、集水装置、逆洗配管などで構成され、ろ材に水を通すことで粒子を物理的に捕捉します。シンプルな装置ではありますが、ろ過速度、流れの均一性、逆洗設計、膨張スペースの確保といった設計条件が、処理性能を大きく左右します。

また、スイレイのダイナサンドフィルターは、ろ過と逆洗を同時に行える構造により、処理を止めずに連続運転でき、ろ過表面が常に洗浄された状態である点が大きな特徴です。逆洗用のタンクやポンプなどの機器が不要で、コンパクトかつメンテナンス性にも配慮された装置です。

砂ろ過装置を検討する際は、単に「濁りを取る装置」として見るのではなく、内部の流れや洗浄の仕組みまで含めて設計を考えることが大切です。用途や設置条件に応じて、どの方式が現場に合っているかを見極めることが、安定した水処理につながります。
